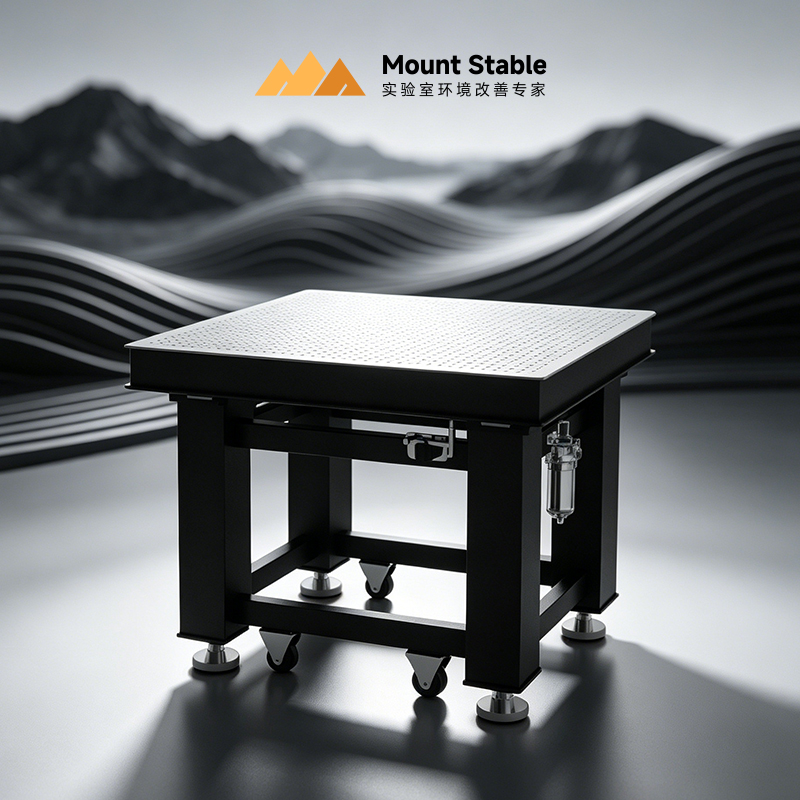

UNICORN 华山系列 HS被动式减震台
UNICORN HS华山系列被动式减震台
—— 半膜片式空气弹簧 · 气浮隔振平台 · 精密仪器隔振优选 ——
UNICORN HS华山系列被动式减震台，采用半膜片式空气弹簧、整体焊接支架、铁磁不锈钢台面（同OTP台面）的气浮隔振平台。平台整体高度800mm，分为气浮式支架和台面两部分，结构清晰、维护便捷。平台自带脚轮，方便移动和调整。这款产品刚性强、稳定性好、隔振效果好、性价比高，适合于对隔振要求较高的环境使用。
为什么您的精密仪器需要气浮隔振？
实验室环境中充斥着各类微振动——楼板共振、空调压缩机运行、人员走动、车辆经过等，这些低频振动（通常0.5-20Hz）是影响精密仪器测量精度的隐形杀手。UNICORN HS华山系列被动式减震台通过压缩气体的弹性特性吸收外部冲击能量：当检测到外部震动时，气室内部气体被压缩，将机械能转化为气压势能储存，同时产生反向缓冲力抵消外部震动，从而达到消除环境震动的效果。半膜片式空气弹簧配合二级气室设计，进一步提升了低频隔振性能，有效避免了普通被动隔振台在共振频段的放大问题。
UNICORN HS华山系列核心优势一览：
超低固有频率 | 静音无油空压机 |
自动充气自动平衡 | 半膜片式弹簧+二级气室 |
整体焊接支架 | 铁磁不锈钢台面 |
UNICORN HS华山系列气浮隔振工作原理：
UNICORN HS华山系列被动式减震台通过压缩气体的弹性特性吸收外部冲击能量。当检测到外部震动时，气室内部气体被压缩，将机械能转化为气压势能储存，同时产生反向缓冲力抵消外部震动，从而达到消除环境震动的效果。其半膜片式空气弹簧具有低摩擦、长寿命的特点，配合支撑腿内部二级气室设计，形成多级阻尼，有效吸收高频振动能量，使得隔振系统在垂直和水平方向均具备优异的阻尼特性，拓宽了隔振频带，实现从低频到高频的宽频段隔振。
技术亮点深度解析：
l 半膜片式空气弹簧：相比传统囊式空气弹簧，半膜片式结构具有更低的摩擦系数和更长的使用寿命，响应更灵敏，隔振效果更稳定。
l 二级气室设计：支撑腿内部增设二级气室，形成多级阻尼，有效吸收高频振动能量，拓宽隔振频带。
l 整体焊接支架：采用整体焊接工艺，结构刚性强，长期使用不变形，确保平台稳定性。
l 铁磁不锈钢台面：台面材质为铁磁不锈钢（同OTP台面），可直接吸附磁性底座，方便固定光学元件和仪器，无需额外夹具。
l 自带脚轮便捷移动：平台自带脚轮，方便移动和调整位置，同时脚轮可锁定，确保工作时稳固不滑动。
用户友好、操作便捷的设计：
l 整体高度800mm，分为气浮式支架和台面两部分，结构清晰，维护便捷
l 台面厚度100/200/300mm可选，满足不同刚性与承载需求
l 标准M6螺纹孔阵（25mm间距），兼容绝大多数光学设备与精密仪器安装
l 标配静音无油空压机，工作噪音低，无需额外维护
UNICORN HS华山系列典型行业应用：
UNICORN HS华山系列凭借其优异的气浮隔振性能和可靠的稳定性，已广泛应用于国内外众多实验室和精密制造场景：
原子力显微镜（AFM） | 光学轮廓仪 | 白光共聚焦显微镜 | 台阶仪 |
3D显微镜 | 激光干涉仪 | 半导体检测设备 | 微操作/微装配系统 |
纳米压痕仪 | 光学对准/耦合系统 | 精密加工设备 | 更多精密装置... |
以上仅列举部分典型应用，UNICORN HS系列适用于任何对振动敏感的精密仪器。如需确认您的设备兼容性，欢迎联系我们的技术团队。
如何选择：UNICORN HS华山系列不同厚度台面对比
HS华山系列提供100mm、200mm、300mm三种标准台面厚度，核心隔振技术相同——半膜片式空气弹簧+二级气室、固有频率＜1.5~3Hz。您可根据仪器重量、刚性要求及预算进行选择：
对比项目 | HS-100（100mm厚） | HS-200（200mm厚） | HS-300（300mm厚） |
台面厚度 | 100 mm | 200 mm | 300 mm |
台面重量（约） | 120 kg/m² | 140 kg/m² | 167 kg/m² |
刚性/稳定性 | 标准刚性 | 更高刚性 | 超高刚性 |
平面度 | 0.02~0.05 mm / 600mm × 600mm（全系列相同） | ||
隔振性能 | 相同：固有频率＜1.5~3Hz · 半膜片式空气弹簧+二级气室 | ||
选型建议 | 经济之选：标准隔振需求，预算优先 | 主力推荐：兼顾刚性与性价比，适用最广 | 性能之选：对刚性/稳定性有极高要求的超精密应用 |
* 台面尺寸、螺纹孔布局等更多定制选项，欢迎联系销售工程师咨询。
UNICORN HS华山系列详细技术参数：
参数项目 | 规格详情 |
固有频率 | ＜1.5 ~ 3 Hz（同负载和实际使用情况相关） |
工作压力 | 3 ~ 7 Kg/cm²（标配静音无油空气压缩机） |
气浮支撑 | 半膜片式空气弹簧 + 二级气室 |
整体高度 | 800 mm（含支架） |
台面厚度（可选） | 100 mm / 200 mm / 300 mm |
台面重量（约） | 100mm厚：120 kg/m²；200mm厚：140 kg/m²；300mm厚：167 kg/m² |
平面度 | 0.02 ~ 0.05 mm / 600mm × 600mm |
孔径 | M6 |
孔距 | 25 mm × 25 mm |
侧板 | 内层碳钢板，外层黑色铝塑板 |
脚轮 | 自带，可移动及锁定 |
自动功能 | 自动充气，自动平衡，响应时间短，平衡速度快 |
更多定制 | 台面尺寸、螺纹孔布局等可按需定制，欢迎联系我们获取详细方案 |

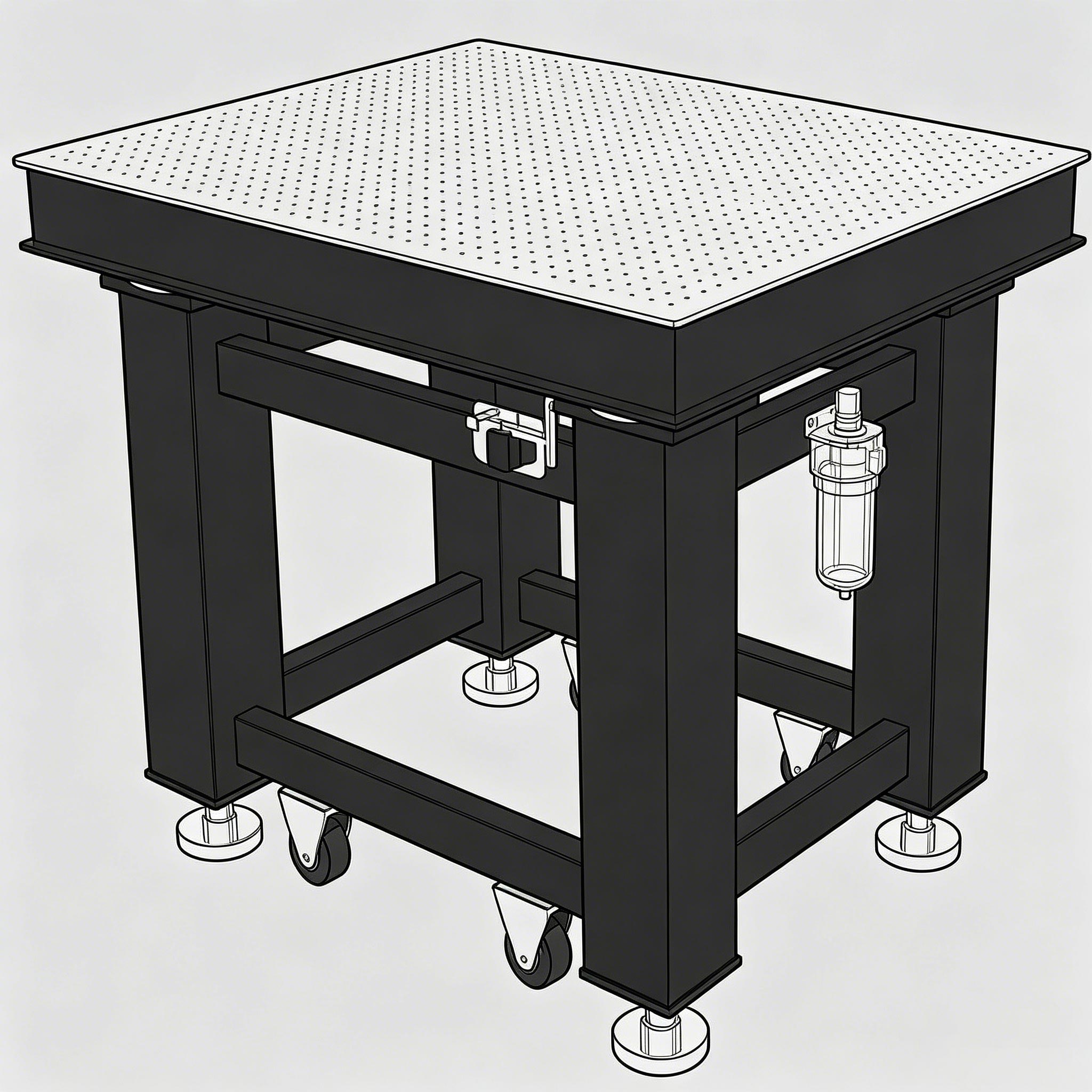

UNICORN HS华山系列产品尺寸图：
UNICORN HS华山系列结构尺寸示意图（仅供参考，具体尺寸以实际产品为准）
选择UNICORN HS华山系列，您将获得：
测量精度显著提升 —— 消除环境微振动干扰，充分发挥精密仪器的性能极限
实验重复性大幅改善 —— 稳定的力学环境确保每次测量在相同基准下进行
图像质量质的飞跃 —— 对于AFM、共聚焦等成像设备，消除振动模糊，获得清晰锐利的图像
即装即用，灵活部署 —— 平台自带脚轮，可快速移动和定位，无需复杂安装
高性价比之选 —— 在保证优异隔振性能的同时，价格更具竞争力，适合预算有限的实验室
常见问题快速解答：
Q：HS华山系列与普通光学平台有什么区别？
A：普通光学平台多为刚性支撑，无法有效隔离外部振动。HS系列采用半膜片式空气弹簧气浮隔振，固有频率低至1.5~3Hz，能高效隔离环境振动，特别适合对振动敏感的精密测量。
Q：是否支持定制台面尺寸和螺纹孔布局？
A：可以。我们提供多种台面厚度（100/200/300mm）和尺寸定制，螺纹孔标准为M6×25mm间距，也可根据您的需求调整孔位，详情请咨询销售工程师。
Q：空气压缩机需要另外购买吗？
A：标配含静音无油空气压缩机，无需额外采购，开箱后连接气路即可使用。
Q：平台可以移动吗？
A：是的，平台自带重型脚轮，方便在实验室内移动和重新定位；脚轮带有锁定机构，工作时可固定位置，确保稳定。
UNICORN · 高品质隔振解决方案 | 服务全球精密实验室
孔径： | M6 | 侧板 | 内层碳钢板，外层黑色铝塑板 |
孔卧： | 25mm*25mm | 厚度： | 100/200/300 |
平面度： | 0.02~0.05mm/600mmX600mm | ||
台面重量： | 100mm厚台面约：120Kg/m2200mm厚台面约：140Kg/m2300mm厚台面约：167Kg/m2 | ||
更多参数可联系我们获取 | |||
